Serie de calentadores de agua solares de baja presión

Número Navegar:1     Autor:Editor del Sitio     publicar Tiempo: 2019-03-28      Origen:motorizado

Características del calentador de agua solar de baja presión:

1.18 tubos colectores de vacío absorben 99.99% del medio ambiente.

2. Tanque de acero inoxidable por fuera y por dentro con 55 mm de material de aislamiento térmico para mantener el calor con una capacidad de 139 litros.

3. Marcas de soporte estructural y reflectores de acero inoxidable.

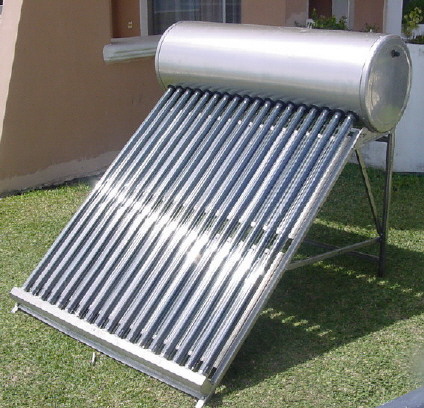

calentador de agua solar de baja presión



Paquete de calentador de agua solar de baja presión:

El sistema solar consta de 4 cajas con los siguientes componentes.

Recuadro 1: marca de acero inoxidable

Caja 2: tanque de acero inoxidable

Recuadro 3: reflectores solares de acero inoxidable

Recuadro 4: tubos de vacío


Pautas de instalación del calentador de agua solar de baja presión:

Cuadro 1: Marca: Divida los componentes por orden de tamaño. Hay componentes del lado derecho e izquierdo

Los componentes 1 deben orientarse con los 7 orificios mirando hacia el interior de la marca (para instalar los reflectores solares).


Cantidad

Descripción

Componente

Cantidad

Descripción

Componente

2

Barra de 147 cm.

# 1

2

Barra de 136 cm.

# 7

2

Barra de 72 cm

# 2

1

Base para arreglar los tubos.

# 8

4

Base para la marca

# 3

18

Base de plástico para fijar los tubos.

# 9

2

Soportes de tanque

# 4

1

Enchufe

# 10

2

Barra de 69 cm

# 5

18

Anillos negros

# 11

2

Barra de 103 cm.

# 6

1

Tornillos y nueses

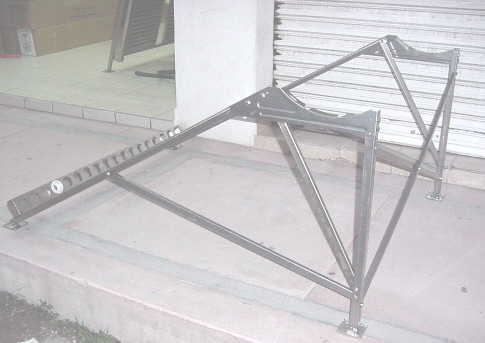

Paso 1: ensamblar la marca

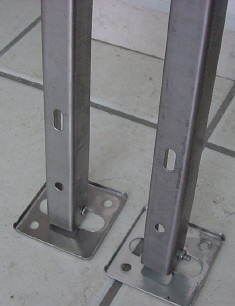

A: Componente de ensamblaje número 3 con los componentes número 1 y 2


B: componente de ensamblaje número 4 con componentes número 1 y 2



t

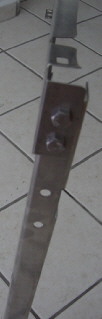

C: Componentes de ensamblaje número 5 y 6 con los componentes 1 y 2




D: componentes de montaje 7 y componentes 2





E: ensamblaje componente 8 y componentes 1




Paso 2. Instale los componentes reflectantes





Utilice tornillos tipo 3

Paso 3. Instale los tanques en sus soportes.



Paso 4. Posición del sistema


Asegúrese de que todos los pernos estén apretados y que el sistema sea totalmente rígido. Ahora puedes orientar el sistema. La mejor dirección es el sur. Evitar sombras en el sistema.

El sistema requiere una base sólida, porque el peso del sistema es de 170 Kg cuando está lleno de agua. Asegúrese de que el sistema sea horizontal. Repara las 4 bases del sistema


Paso 5. Instalación de tubos colectores


Saque un tubo de la caja con cuidado.

Saque el tubo unos 20 cm. Aplique el jabón líquido concentrado en la parte superior del tubo (aproximadamente 10 cm) y dentro del agujero blanco dentro del tanque.



Inserte cuidadosamente el tubo en el orificio del tanque y gire lentamente en la dirección del reloj, hasta que el tubo entre, aproximadamente 5 cm e introdúzcalo girando en la dirección opuesta del reloj hasta que quede firmemente fijado en su base.

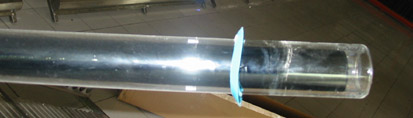

Mueva el componente negro para sellar el tubo con el tanque

Coloque un poco de teflón en el tubo donde sale el agua caliente (parte inferior del tanque) e instale la llave esférica

Introduzca agua en el tanque para verificar si no escapa. Luego llénelo hasta ¾ del total.

Si el sistema está vacío y el sol lo calienta durante más de 30 minutos, no lo llene porque el agua fría podría romper los tubos debido al cambio drástico de temperatura. Espera hasta la noche para llenarlo.

Si ha comprado un calentador de agua solar de baja presión o agua caliente solar y tiene preguntas sobre el proceso de instalación anterior, puede consultarnos o enviarme un correo electrónico.
