Colectores SPA y SPB

Número Navegar:1     Autor:Editor del Sitio     publicar Tiempo: 2019-03-28      Origen:motorizado

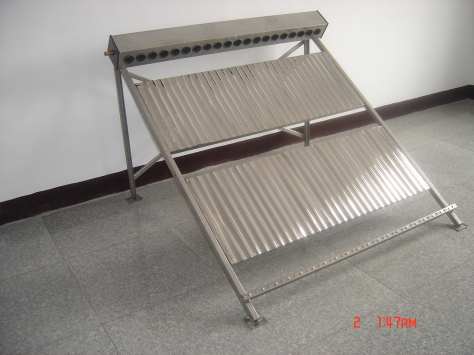

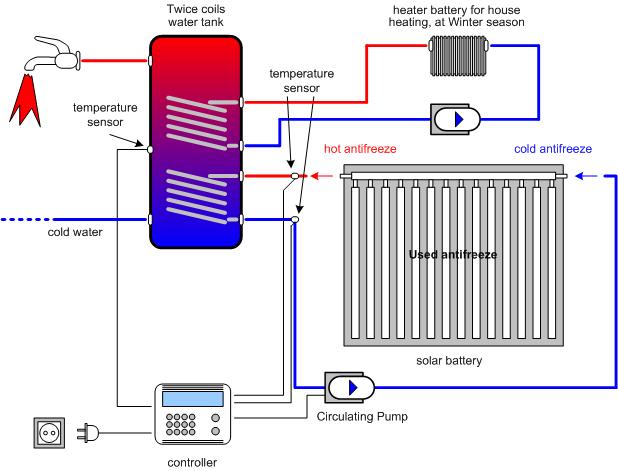

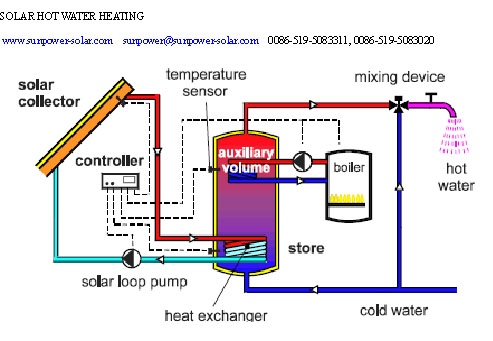

Coleccionistas de SPA

Componentes:

Un conjunto de SUNPOWER SplitColeccionista de SPAse compone de 4 elementos

1. 1 colector de acero inoxidable con aislamiento de lana de roca

2. 1 conjunto de soporte para el coleccionista

3. reflectores

4. tubo de tubo de calor

* Abra todo el cartón corrugado suavemente y no olvide el elemento del cartón *





Paquete:


Cantidad

Descripción

Parte

Cantidad

Descripción

Parte

2

soporte para los reflectores (170cm)

A

2

Apoyos cruzados laterales (77cm)

E

2

Barras verticales de soporte del tanque (90 cm)

B

2

Apoyos cruzados forfex en la parte posterior (157 cm)

F

4

Apoye los pies al suelo

C

20

Cubierta de silicona del tubo de vacío

G

1

Barras horizontales para fijar el fondo del tubo de vacío (143 cm)

D

20

Atornille la abrazadera para fijar la parte inferior del tubo de vacío.

H




1

Perno de sujeción que conecta





Pautas de instalación:

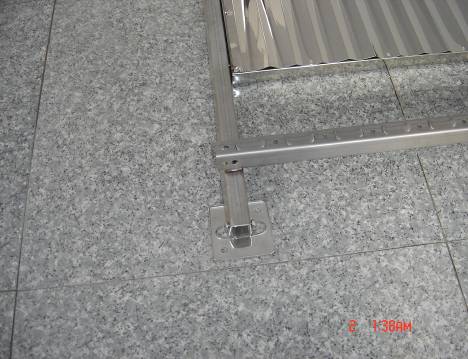

A. Asamblea de la Parte A y C, luego Parte B y C




Ensamble dos PC de reflectores

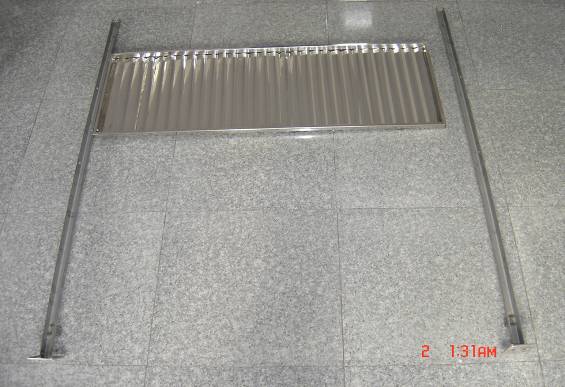

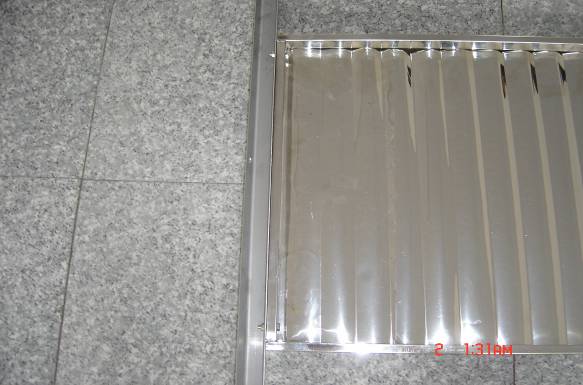

Coloque 2 barras A en el suelo (colocando el frente de las barras frente al suelo). Luego coloque los paneles del reflector en el medio y ensamble la unidad.

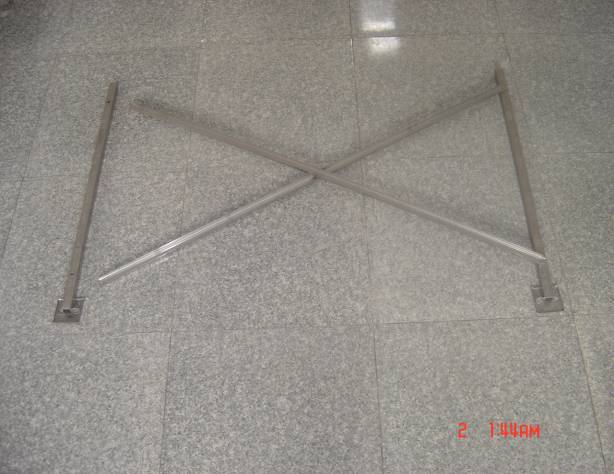

C: Ensamble las partes E y F

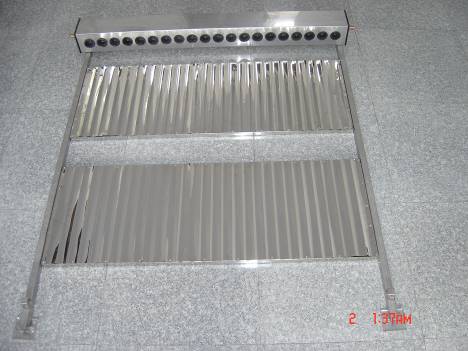

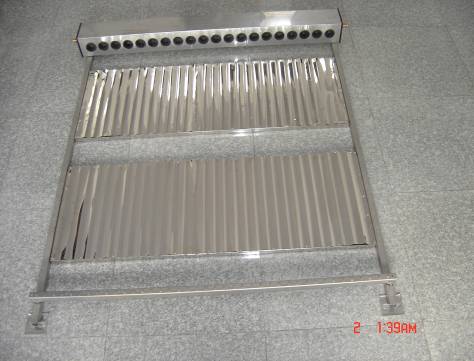

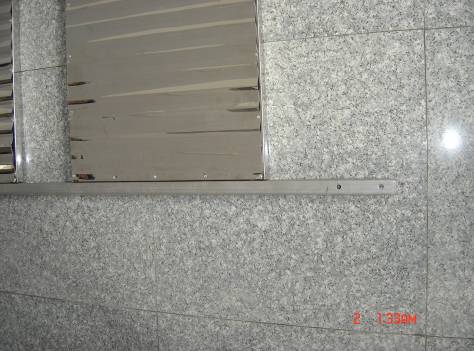

Después del montaje de los 2 paneles reflectores y 2 barras A, para voltear la unidad para poder fijar el colector de acero inoxidable en dos barras A (ver foto).




D: ensamblar D y A



Ensamble el soporte al colector de acero inoxidable

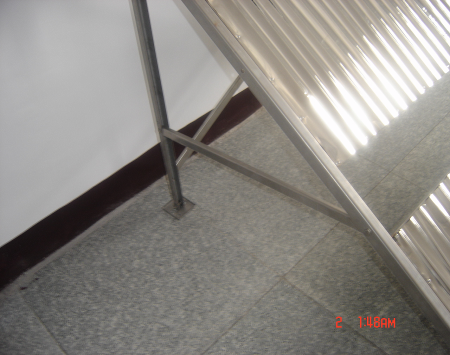

E: ensamblar B y F

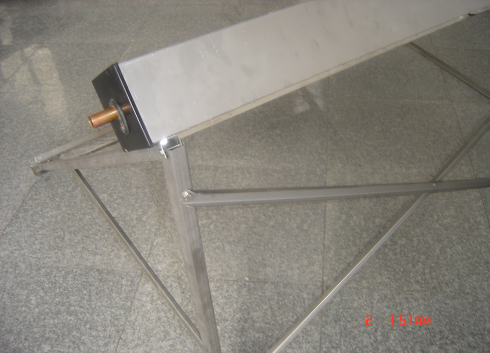

F. Montar el respaldo y el respaldo



G. Ensamble E


Atención:

Para asegurarse de que todos los pernos estén bien en serie y que toda la estructura sea completamente rígida.

Mueva el colector solar a la habitación, evitando cualquier cambio de sombra.

Instale los tubos colectores solares (para instalarlos con guantes)

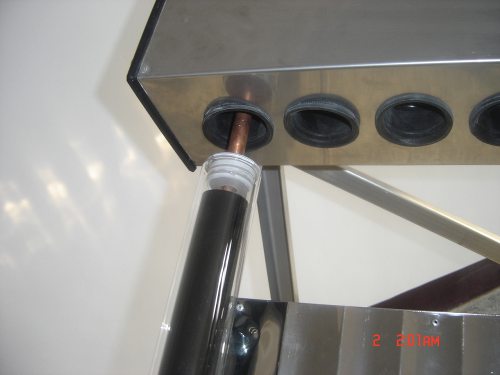

Para aplicar jabón líquido al cabezal del tubo de calor, inserte el cabezal del tubo de calor completamente en el cabezal de cobre dentro del colector de acero inoxidable.

Inserte el tubo de calor en la cubierta del cabezal del tubo de calor con cuidado unos 10 cm.

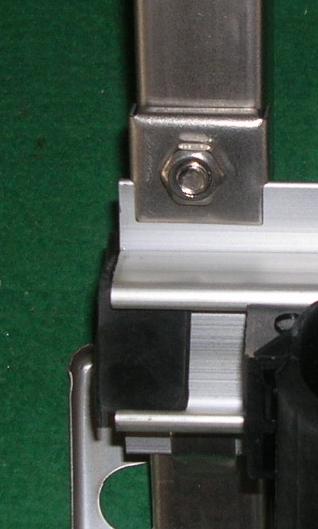

Para enroscar la abrazadera de tornillo H en la muesca de la parte D.

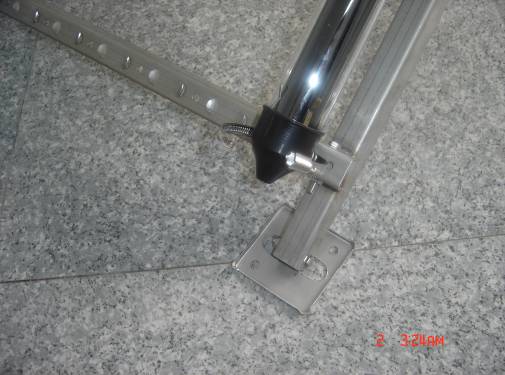

Coloque la base de la cubierta de silicona G en la parte inferior del tubo de vacío.

Para apretar la abrazadera de tornillo H alrededor de la silicona G en la parte inferior del tubo de vacío.

Hazlo de la misma manera que los otros tubos para el colector.




Coleccionistas SPB

Componentes:

Un conjunto de SUNPOWER SplitColector SPBse compone de 4 elementos

1. 1 colector de aluminio con aislamiento de lana de roca

2. 1 conjunto de soporte para el coleccionista

3. reflectores

4. tubo de tubo de calor

* Abra todo el cartón corrugado suavemente y no olvide el elemento del cartón *




Paquete:


Cantidad

Descripción

Parte

Cantidad

Descripción

Parte

2

soporte para los reflectores (1991 mm)

A

2

Apoyos cruzados laterales traseros (738 mm)

F

2

Barras verticales de soporte del tanque (1330 mm)

B

1

Barras horizontales (946 mm)

G

4

Apoye los pies al suelo

C

8

conexiones de perno

H

1

Barras horizontales para fijar la parte inferior del tubo de vacío (967 mm)

D

12

Tapa inferior del tubo de vacío

I

2

Soportes cruzados laterales (840 mm)

E

2

Protector de goma

J


La fecha anterior es especial para SPB-47 / 1500-12

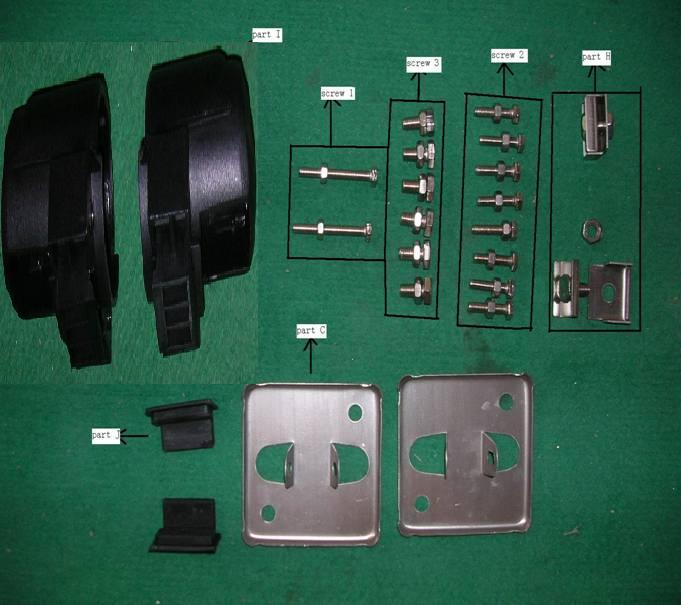

Pautas de instalación:

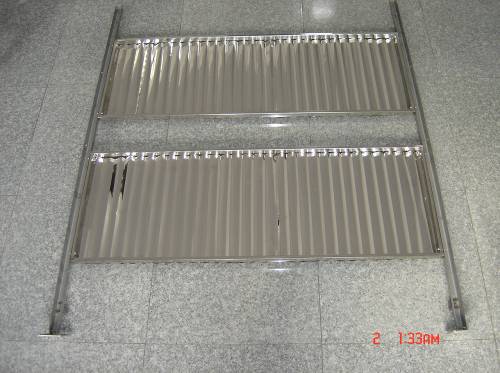

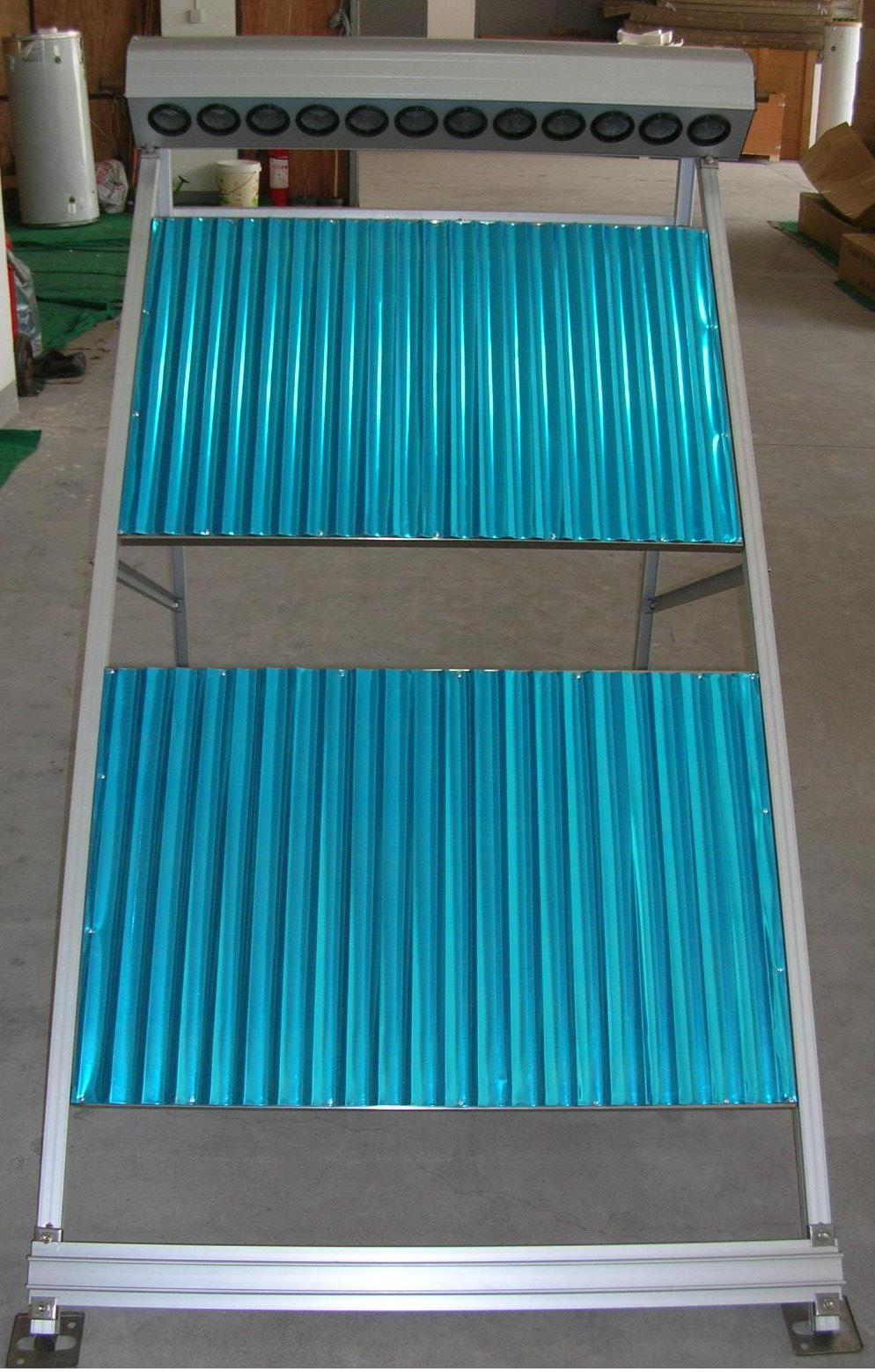

Ensamble dos PC de reflectores

Coloque 2 barras A en el suelo (colocando el frente de las barras frente al suelo). Luego coloque los paneles del reflector en el medio y ensamble la unidad.



B. Ensamble los pies y se pare al múltiple:

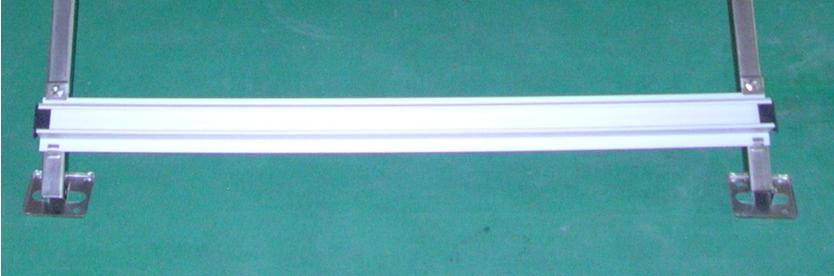

Ensamble la Parte C (use el tornillo 1) luego la Parte D (use el tornillo 3) y el múltiple con la Parte H (use el tornillo 3)

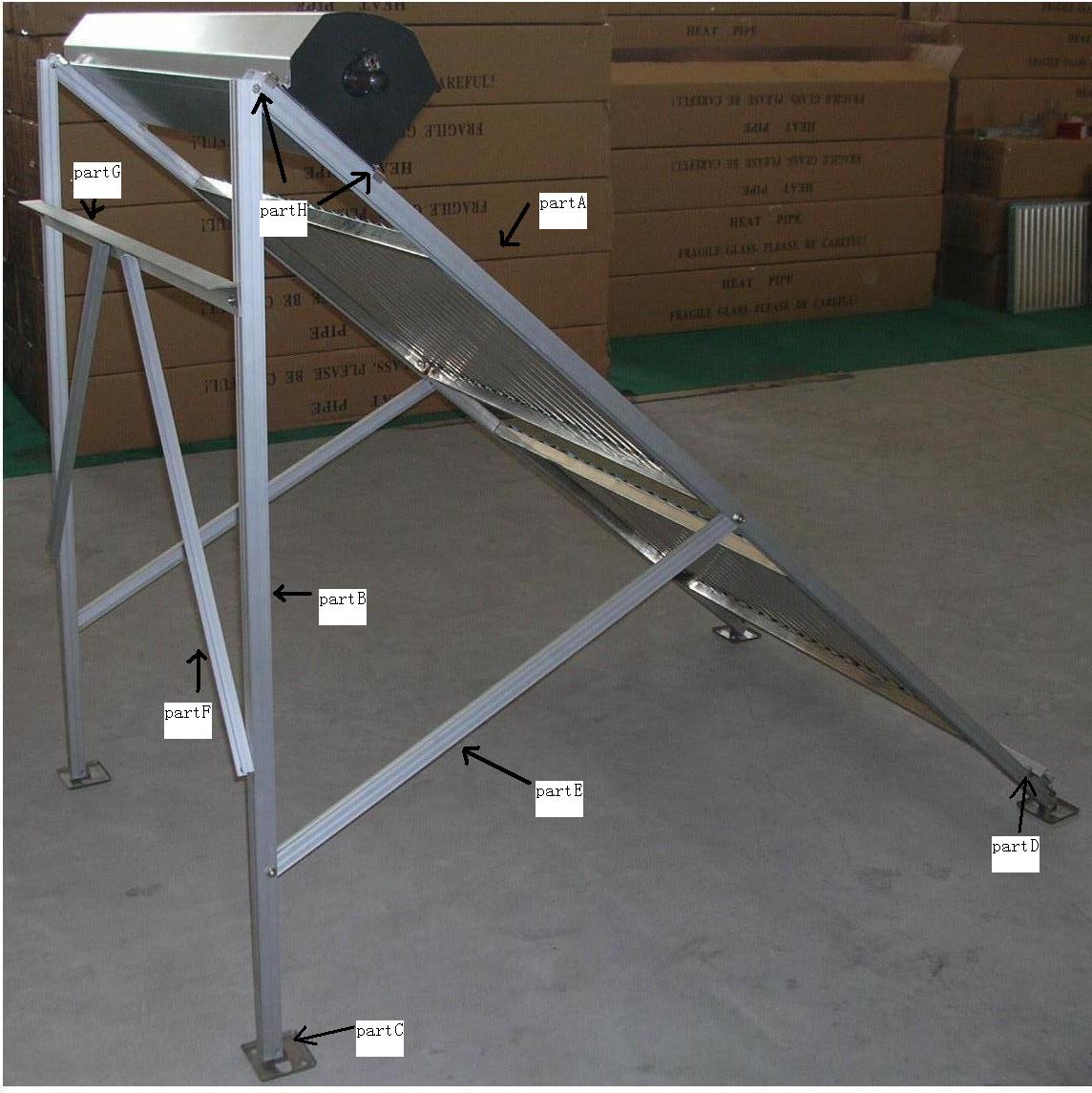

C. Ensamble las partes B y E, F, G

Después del montaje de los 2 paneles reflectores y 2 barras A, para voltear la unidad para poder fijar el colector de acero inoxidable en dos barras A (ver foto)

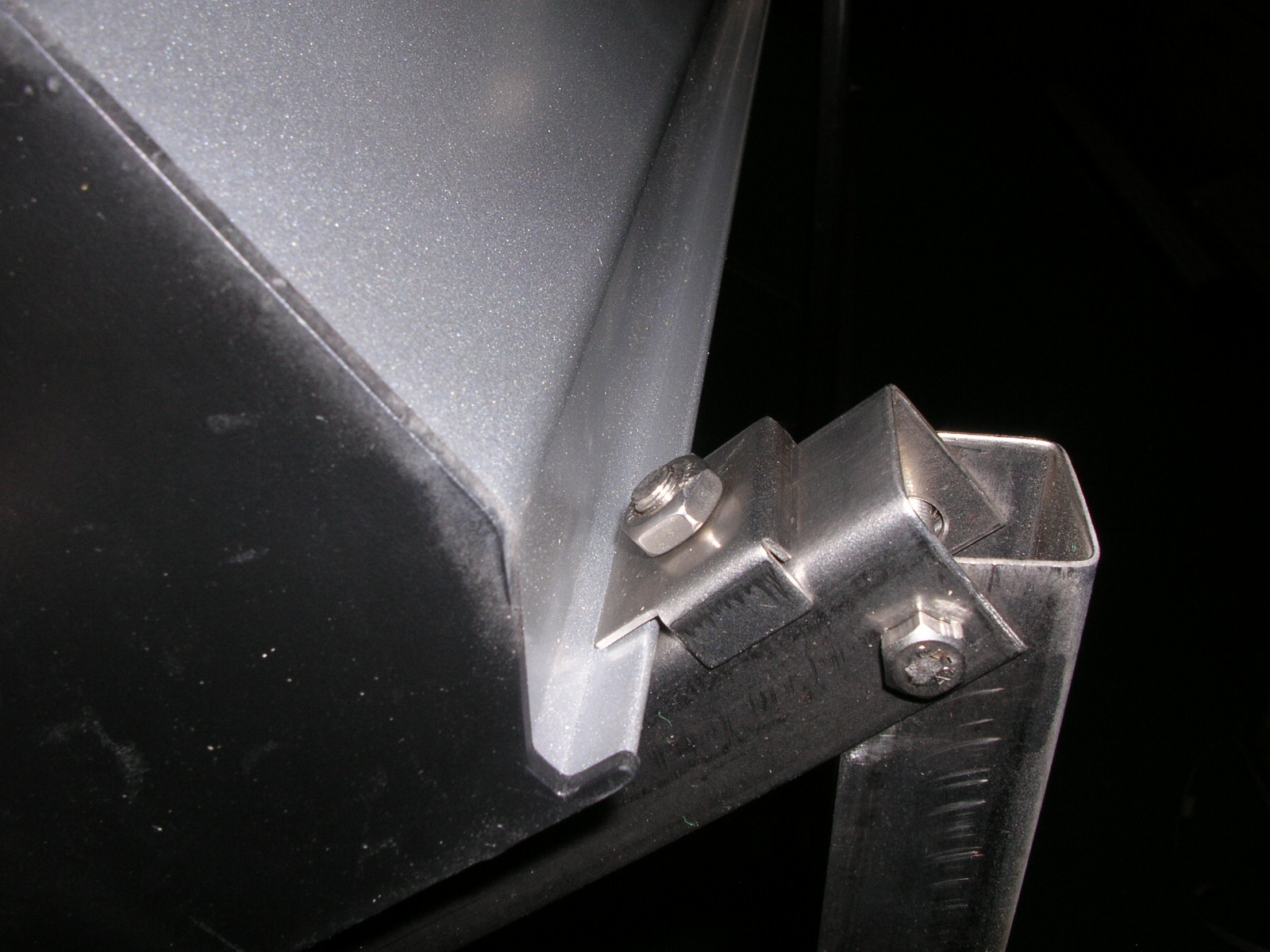

Ensamble el soporte al colector de aluminio.


D. Ensamble B, F y G


ATENCIÓN:

Para asegurarse de que todos los pernos estén bien en serie y que toda la estructura sea completamente rígida

Mueva el colector solar a la habitación, evitando cualquier cambio de sombra.

Instale los tubos del colector solar (para instalarlos con guantes)

Para aplicar jabón líquido al cabezal del tubo de calor, inserte el cabezal del tubo de calor completamente en el cabezal de cobre dentro del colector de aluminio.

Inserte el tubo de calor en la cubierta del cabezal del tubo de calor con cuidado unos 10 cm.


Montar la parte I

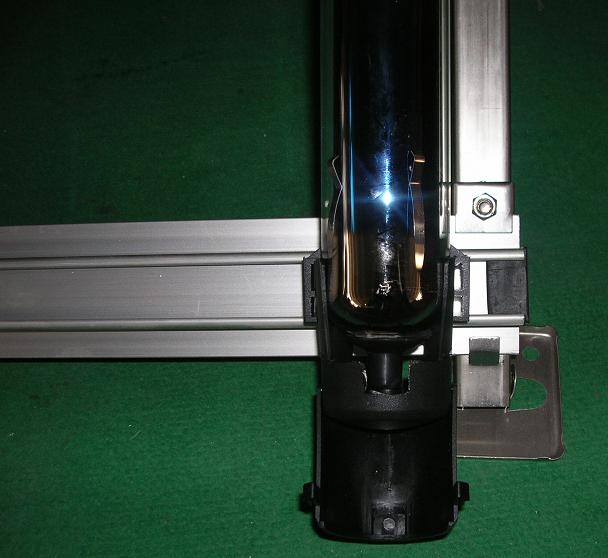

Coloque la parte I en el fondo del tubo de vacío.

Hazlo de la misma manera que los otros tubos para el colector.


Ensamble la parte J
