Principio de funcionamiento gráfico del sistema de calefacción solar Sunpower

Número Navegar:5     Autor:Editor del Sitio     publicar Tiempo: 2019-06-01      Origen:motorizado

Un sistema solar de agua caliente es un dispositivo que convierte la energía solar en calor para calentar agua. Por lo general, incluye colectores solares, tanques de almacenamiento, bombas, tuberías de conexión, soportes, sistemas de control y fuentes de energía auxiliares que se pueden usar si es necesario.


loscalentamiento solar de aguaEl sistema está compuesto principalmente por un sistema de recolección de calor solar y un sistema de suministro de agua caliente, e incluye principalmente colectores solares, tanques de almacenamiento de agua caliente, tuberías de circulación, soportes, sistemas de control, intercambiadores de calor, bombas y similares. El sistema colector solar es un componente único del sistema solar de agua caliente y la clave para saber si la energía solar se utiliza adecuadamente.


El sistema de calefacción solar está compuesto principalmente por un colector de tubos de vacío, un tanque de almacenamiento y conservación de calor, un sistema de calefacción de piso y un sistema de control. Se puede dividir en las siguientes tres partes para comprender el funcionamiento de todo el sistema:

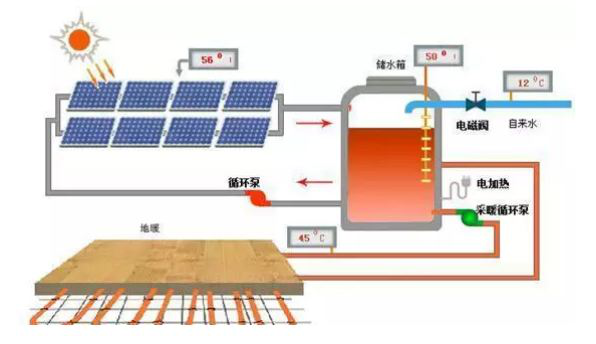

1. La energía solar ilumina el tubo de vacío, y el colector del tubo de vacío calienta el agua, y el agua caliente se almacena en el tanque de agua aislado a través del sistema de circulación. Como se muestra en la figura a continuación: el colector puede calentar el agua a 50 grados. En este momento, la flecha roja muestra la circulación del agua de calefacción. La temperatura del agua puede alcanzar los requisitos del sistema, por lo que la calefacción eléctrica está apagada.

图片 49


Figura 1



2. La temperatura del agua alcanza los requisitos del sistema, el calor se intercambia al serpentín de calefacción de piso a través del intercambiador de calor, y luego el piso se distribuye uniformemente a la habitación, y el sistema de calefacción de piso realiza la circulación del sistema como lo indica la flecha;

图片 50


Figura 2

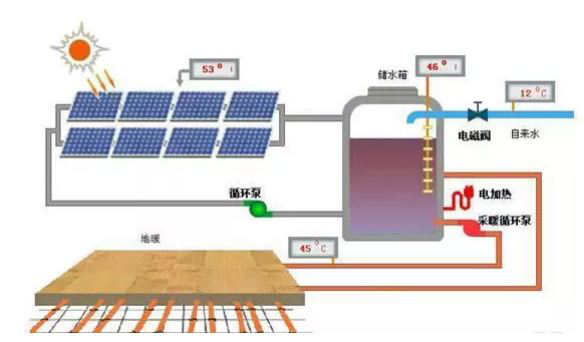

3. Cuando la recolección de calor solar no alcanza la temperatura requerida por el sistema de calefacción de piso, la calefacción eléctrica se enciende para garantizar la temperatura del agua. Como se muestra en la figura, la calefacción eléctrica se convierte en un estado rojo.

图片 51


figura 3

Norma nacional para el sistema de calentamiento solar de agua para cumplir con:

Especificación técnica para el diseño, instalación y aceptación de ingeniería del sistema de calentador de agua solar GB / T18713-2002

Especificación de evaluación del rendimiento del sistema de calentamiento de agua solar GB / T20095-2006

Especificación técnica para la aplicación del sistema solar de calentamiento de agua para edificios civiles GB / T50364-2005

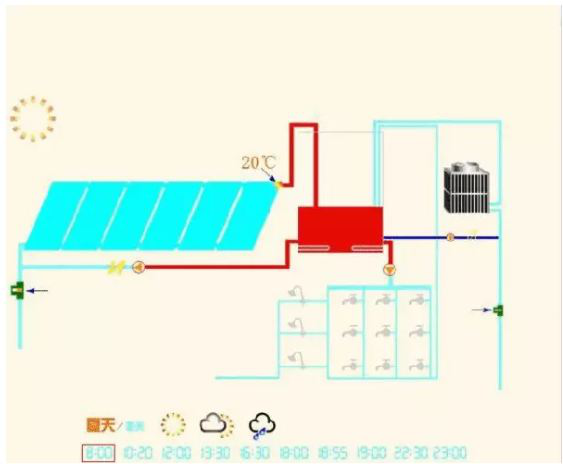

A diferencia de los calentadores de agua eléctricos y de gas que se instalan en interiores, los calentadores de agua solares se instalan en exteriores. Por lo tanto, también es necesario tener en cuenta el entorno exterior, principalmente lo siguiente:

图片 52


Figura 4



(1) Fijo: la fijación a prueba de viento debe hacerse bien. En general, el cable se usa para sostener el soporte solar, y se fija a un lugar relativamente fuerte y fuerte a su alrededor, lo cual es económico. Otro método es enterrar previamente la base de acuerdo con el capítulo y fijar la energía solar. En la base, en comparación con el cable metálico, aunque el costo será mayor, es más seguro y más seguro de usar.


(2) Protección contra rayos: los calentadores de agua solares se instalan en la parte superior del edificio, que es el lugar más alto del edificio. Es mejor instalar instalaciones de protección contra rayos a una distancia de 50 cm del calentador de agua y conectar con los cables subterráneos del sistema de protección contra rayos del edificio. El papel de la protección contra rayos.


(3) Aislamiento: en circunstancias normales, cuanto más corta sea la tubería exterior, mejor, y el trabajo de aislamiento y fijación debe hacerse bien, y el material aislante debe envolverse para garantizar que la tubería no se congele y se agriete en condiciones de frío en invierno; Si la tubería está fija, puede evitar el mal tiempo, como vientos fuertes. Luego, no te balancees.
