Guía gráfica detallada de la instalación del calentador de agua solar, ¡no te la pierdas más!

Vistas:26     Autor:Editor del sitio     Hora de publicación: 2019-04-11      Origen:Sitio

Trabajos preparatorios

  1. Prepare herramientas de construcción: llave, taladro eléctrico, destornillador, etc.


  2. Abra el paquete y verifique si los accesorios están completos de acuerdo con la lista de empaque.

(1) El número y la condición de los tubos de vacío.

(2) Si la apariencia de la calefacción eléctrica (opcional) está intacta.

(3) Si el cuerpo del tanque está intacto.

(4) Si los accesorios de soporte están completos.

(5) Si el paquete del controlador inteligente está intacto.

(6) Si el paquete de la válvula solenoide de agua termostática mezclada está intacto.

Soporte de montaje

1. Seleccione la posición de instalación

Se instala en el techo, orientado al sur. Y diríjase hacia el sur por el oeste 5 ~ 10 ° para asegurarse de que no haya sol a la sombra y minimice las tuberías interiores y aumente el tiempo de sol. Use la brújula para encontrar la posición hacia el sur y márquela.


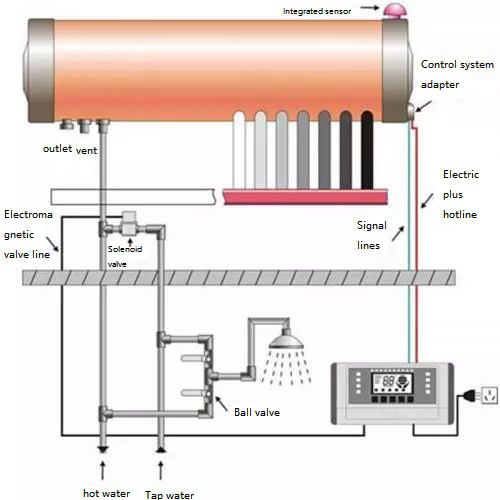

2. Soporte de montaje (como la imagen de abajo)

Durante la instalación, la pieza frontal (viga inclinada, caja cuadrada, soporte de caja cuadrada, zapata, soporte horizontal frontal, soporte oblicuo frontal) y la pieza posterior (pata trasera, soporte horizontal posterior, viga horizontal posterior, soporte oblicuo trasero) juntos de acuerdo con las instrucciones. Apriete los tornillos con una llave con el par adecuado hasta que no quede flojo. Luego instale el refuerzo inclinado lateral de las piezas delantera y trasera para reforzar la estructura. Haga simetría izquierda y derecha e instálelas una por una. Finalmente, las piezas delanteras y traseras se ensamblan mediante remolque de cangilones (vea la imagen a continuación). Después del ensamblaje, asegúrese de que el soporte del montante trasero esté en ángulo recto con el piso. Use una llave para apretar todos los tornillos correctamente para evitar que se resbalen. Los pernos de acero inoxidable se utilizan para todas las conexiones de soporte.

33

3)Después de la instalación del tanque de agua y el tubo de vacío, inspeccione todos los tornillos y apriételos

Soporte fijo

Use el muelle de cemento comúnmente, una docena de pernos de expansión o un cable metálico para asegurar, elija los medios óptimos y seguros de acuerdo con las circunstancias de la casa. Si solo puede hacer pernos de expansión, es probable que los pernos de expansión destruyan la capa impermeable. Por lo tanto, debe hacer un tratamiento a prueba de agua. Solo se introduce el método de fijación común del cable metálico.


Método fijo de cable metálico: coloque el cable metálico o la barra de acero grande en los barriles delanteros izquierdo y derecho del marco del anillo en forma de U, y apriete la tuerca, conecte cuatro esquinas o cable metálico alcalentador de aguadirección extensible, seleccione la ubicación adecuada en el parapeto y otros lugares, expanda la prensa de perforación y haga un cable de acero y el enlace de expansión correspondiente con una conexión fuerte en forma de anillo en U.

Instala eldepósito de agua

Instalacion de calefaccion electrica

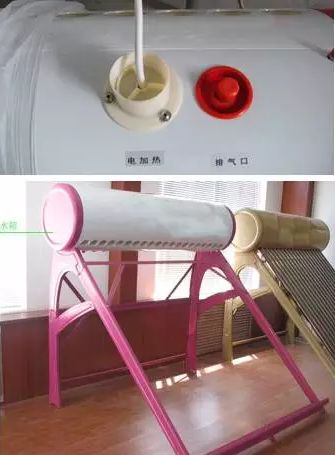

1.Abra la tapa de preservación del calor a prueba de polvo del puerto de calefacción eléctrica, afloje los tornillos en el interior, use el destornillador para abrir el tapón inferior, verifique el anillo de goma de sellado interno para ver si es apropiado, coloque la varilla de calefacción eléctrica interna en colóquelo firmemente y restaure el perno de apriete. (apriete gradualmente, evite algunos lugares donde la presión del anillo de goma no sea sólida, para evitar fugas de agua), y luego coloque la cubierta antipolvo adecuadamente, haga que la línea de alimentación permanezca afuera como se muestra en el diagrama a continuación


2. Coloque el tanque de agua en el soporte que se ha ensamblado, conecte el tanque de agua y el soporte con pernos, apriete la tuerca de conexión entre el bastidor y el soporte, haga la distancia entre los dos extremos del tanque y el izquierdo y el derecho extremos del soporte iguales, y haga que la línea central del tubo de vacío sea paralela al plano del soporte frontal, luego coloque el anillo de sellado de silicona en el orificio de brida del barril interno y nivele.


3. La altura del tanque de agua debe ser mayor que la altura del hogar de 1 a 2 metros.


Pasar la aspiradora

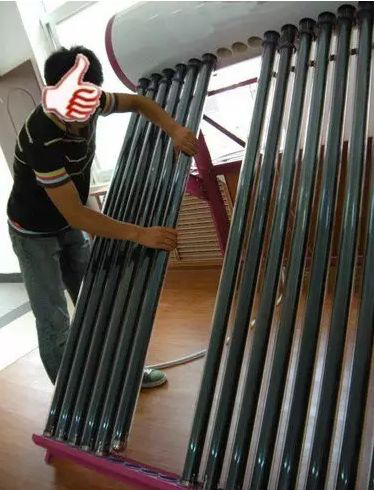

1. Instalación de la base del tubo: en primer lugar, instale la base del tubo de vacío e instale la parte inferior del tubo de calentamiento en la base del tubo, e instale la base del tubo en la posición designada del soporte.

222


2. Intubación: antes de la intubación, verifique si el anillo de silicona sellado en el tanque interno de la capa de aislamiento está instalado en su lugar, verifique si el ángulo de cola del proceso del tubo de vacío está dañado, verifique la transparencia del recubrimiento como mercurio y verifique si el La boca del tubo tiene rebabas de mecanizado y redondez. Coloque la junta de sellado exterior del tubo de vacío en el tubo de vacío aproximadamente 15 cm, hágalo remojar completamente la boca del tubo con agua jabonosa y agarre el extremo de la cola del tubo de vacío con la mano derecha. Esto es para proteger el ángulo de cola del proceso y para facilitar la fuerza de intubación. Inserte el tubo de vacío en la dirección de la boquilla vertical, empújelo en el tanque de agua con una rotación uniforme y suave, y regrese el asiento del tubo después de la inserción. Esto completa la instalación de todos los tubos de vacío a su vez. El siguiente diagrama:

3. Una vez completada la conexión de la tubería y no se detectan fugas, empuje la junta de sellado exterior del tubo de vacío hacia el fondo de la conexión del tanque de agua con un sellado hermético.

221

Conecte las tuberías de agua fría y caliente.

1. Envuelva la cinta cruda alrededor de la entrada y la salida, y luego instale accesorios de tubería para conectar tuberías especiales de energía solar. La altura de la entrada y la salida debe ser 1-2 metros más alta que la altura de la entrada.

2. La correa de rastreo eléctrico está firmemente unida a la pared exterior de la tubería (vea la imagen a continuación), y está atada firmemente con una correa adhesiva.

3. El sensor debe instalarse en el orificio del medidor de nivel de agua en el lado superior del tanque de agua y luego enviarse al dispositivo de bloqueo. El sensor de metal debe insertarse en el fondo del tanque de agua para evitar que se mueva y se caiga como se muestra en el siguiente diagrama. El cable del sensor ingresa a la habitación con la tubería de agua doméstica.

4. El exterior de la tubería con un aislamiento de carcasa de goma de polietileno de = 30 cm de espesor, capa protectora de cinta de aluminio platino envuelta. Los puertos de los calentadores eléctricos también deben estar aislados.


5. El tanque de agua solar desde el acceso al agua del grifo.

Instalación en interiores: encuentre una fuente de agua fría, agregue una válvula de bola, una válvula de retención, de cuatro vías. Preste atención a la dirección de instalación de la válvula de retención (la flecha apunta a la dirección de entrada del tanque de agua); La dirección de rotación del mango de la válvula de bola es consistente con los hábitos de las personas. Los cuatro puertos superiores están conectados con agua caliente solar, la válvula (o válvula de bola) y la cerradura maestra, el agua del grifo y el agua fría, y la boquilla de la ducha y la boquilla del lavabo (o boquilla de baño) a la izquierda y a la derecha, respectivamente. En caso de área de alta presión de agua y energía solar automática de carga de agua (tipo de controlador sin temperatura), la válvula limitadora unidireccional debe instalarse en interiores. El método de instalación específico es el siguiente: instale la válvula limitadora unidireccional en la tubería de carga de agua antes de la válvula de mezcla de agua en el área de alta presión de agua (para evitar que el agua caliente sea empujada hacia arriba por el agua fría en el agua mezclada baño sin uso de agua caliente); El tipo de alimentación automática se instala después de la válvula mezcladora y antes de la línea de alimentación. Si el usuario UTILIZA el área normal de suministro de agua, se puede instalar el tanque de almacenamiento de agua. El tanque de almacenamiento de agua se puede instalar en interiores o en el techo. Si el usuario UTILIZA que la presión del agua en el área es más baja, puede agregar una bomba de refuerzo, la ubicación de instalación de la bomba de refuerzo debe elegir un ambiente seco y ventilado, evitar la humedad.


Después de la conexión, fije la tubería con una abrazadera. Se adopta el taladro con un diámetro de 6 mm y una profundidad de 4 cm. La posición se selecciona entre las dos baldosas cerámicas y se agrega una cuña de madera. El espacio entre los clips de la tubería no debe ser mayor a 0.6m. Radio de giro 90 °. Se aconseja a 10 cm, requiere horizontal plano vertical, y doble abrazadera de tubo.


Si la cocina está conectada con agua caliente solar, el agujero interior debe jugarse a través de la pared, elija un lugar oculto, desde el exterior hacia el interior. Estime el grosor de la pared, cuando el taladro jugará a través de la pared, reduzca la fuerza, con un martillo golpee suavemente la parte que se jugará a través de la pared y use una tabla para sostener el orificio de la pared alrededor de la parte, para evitar que el orificio también esté grande, sin pared, afecta la apariencia.


Tubería interior y conexión de energía solar: después de que la tubería interior esté reparada, informe al personal de arriba para conectar las tuberías de agua superior e inferior con la boquilla de agua de energía solar. La longitud de las tuberías de agua superior e inferior debe ser moderada y razonable para evitar una fuerza excesiva en la boquilla de agua. La altura de la boquilla de agua debe ser más alta que la tubería de agua inferior en la chimenea.

Alambrado

1. Cableado de calefacción eléctrica: el cable rojo es el cable vivo, el cable de dos colores es el cable de tierra y el otro es el cable cero (consulte las instrucciones de cada marca). Pele, exponga unos 2 cm de alambre de cobre y cúbralo con un tubo termocontraíble para aislar y prevenir el polvo. Luego, conecte el cable de alimentación con estos tres cables, conéctelos firmemente y envuélvalos con cinta aislante impermeable desde el exterior para evitar cortocircuitos. El otro extremo de estos tres cables corresponde a los terminales 1 # (cable de tierra), 2 # (cable vivo) y 3 # (cable cero) del controlador inteligente.

2. Cable de rastreo eléctrico: corte una sección oblicua al final del cable de rastreo eléctrico para hacer la distancia entre los dos cables relativamente lejos para evitar cortocircuitos. Envuelva la cinta aislante alrededor de la tubería para que quede completamente aislada. Alinee el extremo de la correa de calentamiento eléctrico con el extremo de la tubería. Fíjelo en la tubería con reemplazo de aislamiento para que esté cerca de la pared de la tubería. El otro extremo son los terminales 4 # y 5 # del controlador inteligente. Si hay una bomba de agua a presión, el cableado de la bomba de agua debe conectarse en paralelo con el trazado de calor eléctrico.

Instalar controlador inteligente

El controlador inteligente tiene las funciones de alimentación automática, alimentación temporizada, alimentación a temperatura constante, protección contra escasez de agua y calefacción temporizada.

1. Posicionarlo. Generalmente se instala en la pared lateral interior, perfora, inserta el tubo de plástico, todo el tubo de plástico se inserta en la pared y luego la base fija del medidor instalado en la pared. El diagrama a continuación.

2. La interfaz entre la línea de señal del sensor y la caja de control debe estar conectada e insertada firmemente de acuerdo con la marca.

3. La válvula solenoide termostática de agua mixta se instalará horizontalmente. El cableado de la válvula solenoide se conectará al terminal de cableado en la caja de control.

Instalación de instrumentos de medición y control para todo clima:

1. Abra la tapa de la caja de conexiones debajo del medidor

2. Haga que la temperatura del agua, el enchufe del cable del sensor de nivel de agua y el enchufe de color rojo correspondan, y luego apriete.

3. Instale el soporte en un lugar que no se vierta directamente con agua pero que sea conveniente para observación y uso, y fíjelo firmemente con tornillos.

4. Cuelgue el instrumento de medición y control en el soporte y conecte los cables de conexión de la válvula solenoide, la bomba de agua, la tubería de calefacción eléctrica o la tubería de calefacción eléctrica al bloque de cableado correspondiente con referencia al diagrama de cableado, y no conecte incorrectamente, de lo contrario provocará que los electrodomésticos se quemen y otras fallas.

5. Conecte los cables desde las tres posiciones traseras izquierda y derecha, cubra la cubierta de la caja de conexiones y encienda la autocomprobación sin error después de instalar todos los cables.

La prueba y la operación

1. Después de la instalación, encienda el controlador y comience la operación de prueba.

2. Después de confirmar el funcionamiento normal, recoja las herramientas y limpie el sitio.

3. Cálculo, registre el uso y la cantidad de la instalación en interiores, y con el usuario para verificar que los materiales de accesorios del usuario en la lista, inicie sesión, para que el usuario explique cuidadosamente, la demostración del método de uso de energía solar y los asuntos que requieren atención, hasta que el usuario para aprender, y un solo usuario, complete la evaluación de calidad de la instalación, entregue la tarjeta de garantía completa después de la mano del usuario, dijo que su efecto.

4. Instalación completa.

Asuntos que requieren atención

1. El cuerpo principal del calentador de agua está expuesto al sol, y no hay protección en la parte superior delantera para garantizar la exposición a la luz solar durante todo el día. Se fijará firmemente e inspeccionará una vez al año.

2. Lubrique el cabezal del tubo de aspiración con agua e insértelo suavemente en el tanque de agua con ambas manos. Al insertar el tubo, use fuerza longitudinal y no lo inserte diagonalmente.

3. El tipo general de ventilación superior del tanque de agua no debe bloquearse, para evitar que la entrada o el escape no sea libre y malo, el tanque de agua.

4. Para operar de manera segura en invierno, la tubería exterior debe estar bien aislada para evitar congelarla en invierno o se debe verter una cantidad adecuada de agua a través de la tubería todos los días (instalación de la correa de calefacción eléctrica de la tubería) para evitar la tubería. de congelación.

5. La filtración de agua en el punto de contacto entre el tanque de agua y el tubo colector de vacío de vidrio se debe volver a insertar o reemplazar con un anillo impermeable.

6. Evite estrictamente la escasez de agua, agua seca. Corte el agua después de que el sol vacío no esté en el tubo de recolección de calor, la temperatura del sol congestionado es muy alta cuando se inyecta agua fría de repente, para evitar que la diferencia de temperatura sea una explosión de tubería demasiado grande, en la mañana y en la noche cuando no hay luz solar y luego inyectado agua fría.

7. El polvo afecta la transmisión de la luz solar, por lo tanto, limpie siempre la superficie del tubo de vacío.

8. Para usuarios con presión de agua del grifo excesivamente alta, abra la válvula de entrada para reducir la presión; Los usuarios con presión insuficiente del agua del grifo pueden instalar bombas de tubería.

9. Productos complementarios fotoeléctricos, los calentadores eléctricos deben estar bien conectados a tierra, y está estrictamente prohibido con baños vivos.
