Con la atención constante del país a la conservación de energía, la reducción de emisiones y el control de la contaminación del aire, el calentamiento de energía limpia se ha convertido en una tendencia en el norte e incluso en todo el país. El "Carbón para la energía limpia" se ha organizado en varios lugares, convirtiéndose en la tasa de éxito más viva y más alta en el campo energético actual. La calefacción solar es una parte importante de la calefacción limpia. Con el creciente énfasis en la calefacción solar en Beijing, se espera que la calefacción solar irradie a toda la región norte. Sin embargo, la calefacción solar actual todavía enfrenta muchos problemas en China. Esta sección del paradigma combinará algunos de los casos y opiniones de expertos para explorar más a fondo la estrategia innovadora de las empresas termosolares.

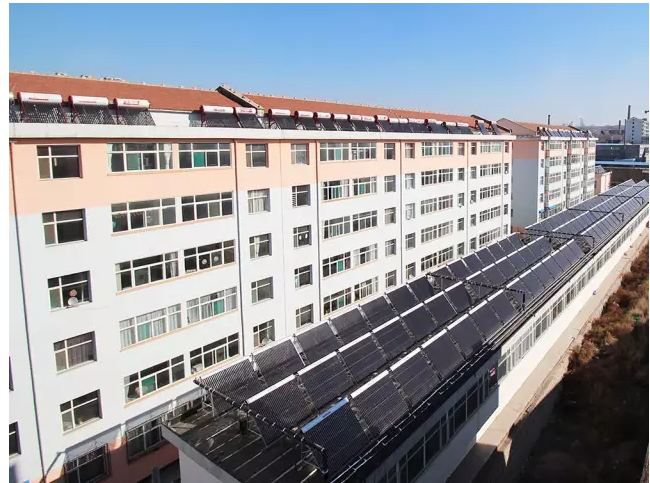

Lluvia del sol: comunidad Jinjiayuan, ciudad de Changzhi, provincia de Shanxi
Cubre un área de 21,384 metros cuadrados y un área de construcción de 57,000 metros cuadrados. Las coordenadas geográficasdel condado de Changzhi son 111 ° 58′03 ′ ′ ~ 112 ° 44′04 ′ ′ de longitud este, 35 ° 49 ′ ~ 37 ° 08 ′ de latitud norte, la altitud promedio es de 1000 metros, las horas de sol anuales son 2310 ~ 2660 horas , la exposición promedio La cantidad es 4200 ~ 5400MJ / m2. Está previsto utilizar un colector de colector de tubo de vacío de vidrio lleno horizontalmente, que requiere un área de recolección de calor de 4,237 m2. El proyecto utiliza una lluvia solar 240 tubos / grupo de colectores 90 juegos (3 filas, 30 filas por fila), 200 tubos / grupo. Los colectores 19 grupos (una línea, 19 filas cada uno), un total de 25,400 tubos de calor de vacío, un total de 4,254 m2. El dispositivo de intercambio de calor adopta la forma del pozo de intercambio de calor, el pozo de intercambio de calor es de 600, la profundidad del pozo es de 100 m, el área de intercambio de calor de cada pozo es de 20.25 metros cuadrados y el área de intercambio de calor total es de 12150 metros cuadrados. El colector se instala en la superficie del edificio para lograr una combinación con el edificio.
Debido a la limitación de la distribución de energía solar y el desajuste estacional, la utilización de la energía solar es limitada. La combinación de energía solar y bomba de calor de fuente terrestre compensa la inestabilidad y las características intermitentes de la energía solar, y reduce el área de los colectores solares y el intercambio de calor enterrado. La operación combinada puede cumplir ciertos requisitos de calefacción. El proyecto utiliza recursos de energía solar almacenados en el suelo poco profundo de la tierra como fuente de calor de bomba de calor y fuente de aire acondicionado frío a través de una bomba de calor de fuente terrestre. El sistema se puede dividir en dos sistemas: ciclo de almacenamiento de calor del colector solar y almacenamiento de calor del suelo y ciclo de calor. El sistema consta de una bomba de calor de fuente terrestre, colector solar, tanque de almacenamiento de agua caliente, tubería de conexión y sistema de control.
En invierno, el líquido en la tubería extrae el calor del subsuelo y luego se introduce en el edificio a través del sistema. Debido a la baja temperatura del suelo en invierno, la temperatura del suelo alrededor del intercambiador de calor enterrado no se recupera efectivamente en la etapa inicial de la operación del sistema, y la eficiencia de la bomba de calor también se reduce. Por lo tanto, la energía solar se utiliza para el almacenamiento estacional del calor del suelo, y el calor solar recolectado además del invierno se almacena en el suelo a través del intercambiador de calor enterrado. En el invierno, la bomba de calor extrae el calor para eliminar el calor del suelo, y el calor se almacena. Capacidad de enfriamiento para uso en verano. En verano, el calor se extrae del edificio y se descarga en el suelo a través del sistema, mientras se almacena el calor para el uso en invierno. El sistema convierte la energía solar en agua caliente, almacena el agua caliente en el tanque de agua y luego la suministra al extremo de calefacción (calefacción y refrigeración del radiador de la bobina del ventilador) a través del agua caliente para proporcionar calefacción, refrigeración y agua caliente sanitaria a los edificios.
El proyecto es un sistema de calefacción solar activo: sistema de calefacción de almacenamiento térmico a corto plazo para el colector de fluido de trabajo líquido. El sitio principal del proyecto se encuentra en el condado de Shuanghu, Tíbet, que proporciona calefacción de invierno y baño de agua caliente para el hotel Pulugangri.
Según datos meteorológicos, la elevación local es de aproximadamente 4,950 m, la radiación solar promedio anual es de aproximadamente 21MJ / d, el día soleado supera el 95% y la temperatura exterior es de aproximadamente -25 ° C.
El hotel es un edificio de dos pisos con un área de construcción total de aproximadamente 2,000 m2. El área de construcción requerida para la calefacción es de 1.350, incluidas 600 para habitaciones, 230 para cocinas y restaurantes, 115 para salas de conferencias, 65 para baños y salas de lavandería, pasillos y almacenes, etc. Aproximadamente 340.
El hotel tiene una buena estructura de cerramiento y un buen rendimiento de aislamiento térmico; El techo del hotel es plano, el cuerpo principal está orientado en dirección sur y las condiciones de iluminación son buenas. Es adecuado para instalar colectores solares. El área disponible del techo del hotel es de aproximadamente 750 (el otro Hay diferentes áreas con elevaciones de aproximadamente 100 en ambos lados del este y oeste. El edificio original tiene un tanque de agua separado con un área de aproximadamente 60, que se puede utilizar para almacenar tanques solares de almacenamiento de agua y otros equipos.
El sistema tiene en cuenta la estacionalidad del calentamiento, por lo que los principios de diseño determinados son:
Durante el período de calefacción, el sistema de calefacción solar se utiliza principalmente para calentar la habitación del hotel o para ducharse. En el período sin calefacción, el sistema de calefacción solar se utiliza para proporcionar agua caliente a la ducha del hotel y suministrar una gran cantidad de producción y vida útil. Con agua caliente, el sistema solar puede hacer su debida contribución durante el período sin calefacción, de modo que todo el año se pueda utilizar de manera integral, de modo que todo el sistema pueda generar mayores beneficios económicos.
El sistema se utiliza principalmente para proporcionar calefacción a la sala del edificio durante el período de calefacción (se puede utilizar para duchas). La temperatura del suministro de agua es de 65 ° C ~ 80 ° C, la temperatura del agua de retorno es de 50 ° C ~ 65 ° C, y la diferencia de temperatura del agua de retorno es de aproximadamente 15 ° C. En el período sin calefacción, se utiliza para proporcionar agua caliente a los hoteles. El tanque de agua caliente sanitaria adopta el límite de temperatura más alto, y el límite de temperatura es de 85 ° C para garantizar el funcionamiento normal y la vida útil de todo el sistema. El sistema ha estado funcionando bien durante varios años.
El sistema de calefacción solar construido por el Hotel Pulugang en el Tíbet involucra varios aspectos del diseño del sistema y la operación del sistema, y ha adquirido una rica experiencia práctica para diseñar aún más varios tipos de sistemas de calefacción solar para el futuro y para el frío severo en China. El área fría promueve el establecimiento de edificios verdes y proporciona una base técnica relativamente sólida.
La ciudad de Tengzhou, provincia de Shandong, se encuentra en la parte sur de la provincia de Shandong. Se encuentra en una zona cálida y semihúmeda con abundante sol y una luz solar anual promedio de 2383 horas. La temperatura promedio anual es de 13.6 ° C, el mes más caluroso es julio y la temperatura promedio es de 26.9 ° C. Es muy adecuado para la calefacción y calefacción con bomba de calor solar. Condiciones de construcción del proyecto. Ubicada en la Zona de Desarrollo Económico de Tengzhou, Shandong Guangpu es una empresa privada de alta tecnología que se especializa en la investigación, desarrollo, producción y comercialización de productos de utilización de energía solar térmica. Teniendo en cuenta las condiciones climáticas locales, los requisitos de protección ambiental, la estructura del combustible, la eficiencia energética y la resistencia económica, la compañía ha construido un proyecto de calefacción y calefacción con bomba de calor solar en el techo del edificio de oficinas de la compañía. La calefacción es "ahorro de energía, eficiente y estable. Confiable "es una característica técnica. La combinación de energía solar y bomba de calor de fuente de aire para calefacción y calefacción mejora aún más la utilización de energía, reduce las condiciones de restricción del sistema de agua caliente de la bomba de calor y maximiza el funcionamiento general del sistema. El controlador del sistema utiliza el controlador programable de Delta como controlador central. El PLC controla el funcionamiento del sistema, la falla del sistema de detección y el funcionamiento de varias partes del sistema de accionamiento a través de parámetros tales como temperatura, presión, flujo y nivel de líquido. El monitoreo es posible con la ayuda de un software informático. En el ejemplo del proyecto, el sistema de calefacción de bajo consumo de carbono, alta eficiencia y multi-complementario proporciona agua caliente sanitaria segura y cómoda para los empleados de la empresa, y proporciona calor de calefacción para el edificio de oficinas de la empresa.
La bomba de calor solar es un dispositivo que combina una bomba de calor de fuente de aire y un sistema de recolección de calor solar. Cuando hay radiación solar, el sistema se convierte en un principio de bomba de calor solar para calentar el sistema; Cuando no hay radiación solar en la lluvia o la noche, el sistema se convierte en una bomba de calor de fuente de aire. El principio de calentamiento. El dispositivo del sistema no solo garantiza la estabilidad del calentamiento, sino que también tiene una mayor eficiencia de calentamiento que la bomba de calor de fuente de aire y el sistema de colector solar. El efecto de ahorro de energía es notable a través de las pruebas y la aplicación de la ingeniería de calefacción y calefacción solar y con bomba de calor en el techo del edificio de oficinas.
El principio de funcionamiento del proyecto de ingeniería de calefacción de energía solar y bomba de calor: utilizando el principio del ciclo de Carnot, el colector solar se convierte en un evaporador de colector de energía solar y fuente de aire, y el medio de trabajo refrigerante en el evaporador del colector absorbe directamente la energía de la radiación solar. (Hay condiciones de radiación solar) y calor del aire (por la noche o días lluviosos) evaporación a baja temperatura, comprimido por compresor para descargar vapor refrigerante a alta temperatura y alta presión en la liberación de calor de condensación del condensador a alta temperatura, condensado en alta y baja diferencia de presión Bajo En la válvula de expansión térmica, la presión se reduce y la temperatura baja al evaporador para absorber el calor y evaporarse, formando así un ciclo de trabajo de la bomba de calor. El sistema realiza una pequeña cantidad de energía eléctrica y transfiere una gran cantidad de energía térmica de una fuente de calor de baja temperatura a una fuente de calor de alta temperatura. El calor transferido se divide por la energía consumida por la bomba de calor (COP).
1. Tecnología de monitoreo en el sitio:
El proyecto utiliza colectores solares para absorber la energía solar como fuente principal de calor, y la bomba de calor de fuente de aire como fuente auxiliar de calor, lo que reduce en gran medida las restricciones de iluminación local del sistema de agua caliente de la bomba de calor ordinaria, y utiliza PLC como controlador a través de el ordenador. La comunicación con los controladores del sistema y otros dispositivos permite la simulación en tiempo real en el sitio, el monitoreo y diagnóstico de fallas, así como la comunicación remota, el control remoto y el manejo de fallas.
2. Tecnología de control inteligente:
El sistema adopta una tecnología inteligente de control automático por microcomputadora, que puede alcanzar automáticamente la temperatura del agua establecida y reponer automáticamente el agua para garantizar que la presión del agua de salida sea constante. La temperatura del suministro de agua es ajustable de 45 ° C a 60 ° C.
3. Para uso comercial civil:
El sistema tiene una alta tasa de salida de agua y hay agua caliente a alta temperatura después de 10S. Tiene una gran cantidad de agua y es especialmente adecuado para su uso en centros de baños civiles como escuelas, hoteles, hospitales, etc. También puede proporcionar agua caliente comercial para agua caliente en la industria textil, química, ligera y otras industrias.
4. No se ve afectado por el clima y puede usarse tanto en días soleados como soleados.
Utiliza energía solar para calefacción en días soleados. Cuando la lluvia y la intensidad de la luz del día son pobres, se utiliza el sistema de calefacción con bomba de calor doble. La eficiencia térmica promedio del sistema es de hasta COP = 4.5.
5. Instalación flexible:
El sistema colector y las unidades de bomba de calor se pueden instalar en el techo también se pueden colocar en el suelo.
6. Eficiente y económico, verde:
Unidad de 20 horas de producción de agua de 12 toneladas de oferta de inversión de unos 12 millones, la inversión promedio del sistema de agua caliente de 10.000 yuanes / tonelada, el período de recuperación es de 18 meses. Sistema de agua caliente ecológico y ecológico.
La bomba de calor solar se refiere a la combinación de tecnología de colector solar y tecnología de bomba de calor, utilizando la energía solar como fuente principal de calor del evaporador, otra energía de baja calidad como energía auxiliar, sistema de calefacción que se sinergia con la fuente de calor solar después de que la tecnología de bomba de calor mejora calidad, energía solar La bomba de calor puede mejorar simultáneamente la eficiencia del colector solar y el rendimiento del sistema de bomba de calor.
La bomba de calor y energía solar del edificio de oficinas de 500m2 en el edificio de oficinas de 500m2 de la compañía se combina con la bomba de calor de energía solar y de aire para garantizar el calentamiento climático total durante todo el año. En el proceso de operación real, el efecto de ahorro de energía es notable, y los efectos de protección ambiental y reducción de emisiones también son muy buenos, ya que proporcionan agua caliente sanitaria para todo el personal de la fábrica y una fuente de calefacción para el edificio de oficinas. La solución del sistema de calefacción integrado con bomba de calor con fuente de aire y solar es una nueva tendencia en el desarrollo de equipos de fuente de calor con sistema de agua caliente central en los últimos años, y la integración de la energía solar y la bomba de calor tiene dos modos de consideración: uno se basa en la calefacción solar , y la bomba de calor de la fuente de aire se calienta. Auxiliar, pero la premisa es que el edificio permite la colocación de paneles colectores solares, que tienen suficiente área; la segunda es la calefacción de la bomba de aire-calor, complementada con calefacción solar, el edificio de oficinas de la compañía cumple con las condiciones de instalación. El modo de operación del proyecto de calefacción es permitir que la bomba de calor de la fuente de aire funcione de manera eficiente, estable y confiable en un ambiente de baja temperatura, utilizando energía solar como fuente de calor auxiliar o calentando directamente el agua en el tanque de agua o proporcionando precalentamiento.
