La situación actual de la investigación de soldadura de tanques de calentadores de agua

Número Navegar:48     Autor:Editor del Sitio     publicar Tiempo: 2019-03-28      Origen:motorizado

La situación actual de la investigación de soldadura de tanques de calentadores de agua


Resumen: para una variedad del material del tanque del calentador de agua (comúnmente conocido como el tanque) y se introducen la tecnología de soldadura adoptada por el método, para el tanque del calentador de agua a gas / el tanque del calentador de agua solar / el tanque del calentador de agua eléctrico y el tanque del calentador de agua con bomba de calor Se presentan el material y el método de soldadura, que se centran en el proceso de soldadura del tanque del calentador de agua solar y del tanque del calentador de agua eléctrico, espero que comprenda la fabricación del tanque del calentador de agua como referencia.

Palabras clave: Calentador de agua que quema gas; Calentador de agua eléctrico; El calentador solar de agua; El aire puede calentar la bomba del calentador de agua; El tanque de agua; El tanque; soldadura


0 Prólogo

Un calentador de agua, como su nombre lo indica, es un dispositivo que proporciona agua caliente. El calentador de agua se puede dividir aproximadamente en dos tipos: calentadores de agua instantáneos y calentadores de agua de almacenamiento de calor por la forma de calentamiento. En el mercado actual, los calentadores de agua incluyen principalmente calentadores de agua que queman gas, calentadores de agua solares, calentadores de agua eléctricos y calentadores de agua con bomba de calor. Entre ellos, los calentadores de agua solares, los calentadores de agua eléctricos y los calentadores de agua con bomba de calor son calentadores de agua de tipo de almacenamiento de calor, mientras que los calentadores de agua a gas son calentadores de agua instantáneos típicos, al igual que los calentadores de agua eléctricos de tipo rápido.

El tanque de agua (la parte del intercambiador de calor) del calentador de agua a gas está hecho de aleación de aluminio y cobre puro. Y el tanque de agua del calentador solar de agua (comúnmente conocido como tanque interno) también tiene dos tipos de condiciones. Generalmente, el tanque de agua del calentador de agua solar sin presión es de acero inoxidable austenítico, mientras que el tanque de agua del calentador de agua solar de presión está hecho de acero con bajo contenido de carbono después de la soldadura. Además, algunas otras partes también son austeníticas. En forma de acero inoxidable, los materiales de nanopolímeros (resina modificada con nano-polipropileno) han surgido en los últimos años. El tanque de agua del calentador de agua eléctrico está hecho principalmente de esmalte post-soldadura de acero con bajo contenido de carbono (acero laminado en frío) (revestimiento del calentador de agua eléctrico Qingdao Haier con acero decapado laminado en caliente RST330), acero inoxidable austenítico y tanque de agua galvanizado en caliente. Además, el revestimiento de cristal también ha surgido (el revestimiento de cristal es un tipo de revestimiento que diseña por separado y combina orgánicamente la capa de presión interna y la capa de prevención de fugas del revestimiento interno. La capa de presión del revestimiento está hecha de 1,2 mm ~ Placa de acero laminado en frío de 2.0 mm de espesor. La capa a prueba de fugas está hecha de un material de polímero sintético especial de 4.0 mm. A través del proceso de integración de cristal de acero, el material se integra en toda la superficie interna y la apertura del revestimiento interno sin ninguna costura de soldadura , formando así realmente el revestimiento interno sin costura de soldadura. Dado que el color después de la formación es generalmente de jade blanco que es similar al cristal, se llama cristal "interior".

El "cristal" es un material polimérico sintético especial. El "cristal" es un material polimérico sintético especial. Tiene una capacidad integral a largo plazo en comparación con los plásticos de ingeniería conocidos como ABC y policarbonato. Es casi insoluble en cualquier solvente (como alcohol y gasolina, metanol, ácido fuerte, álcali fuerte) por debajo de 100 ° C, por lo que su efecto antical es particularmente sobresaliente. Sin embargo, su proceso de formación es relativamente alto, y cada proceso del proceso de producción requiere un control estricto.) El tanque de agua de la bomba de calor de energía de aire se divide principalmente en tipo de presión y tipo sin presión. Entre ellos, hay dos tipos de tanques de agua a presión: tanque de agua a presión de acero inoxidable y tanque de agua a presión de esmalte. En la actualidad, la mayoría de los productos en el mercado de calentadores de agua con bomba de calor de energía de aire son tanques de agua de acero inoxidable. Generalmente se requieren soldaduras en varios calentadores de agua (revestimientos) (excepto para materiales de nanopolímeros), pero el proceso de soldadura utilizado es diferente.


1 proceso de soldadura del tanque de agua del calentador de agua a gas

El calentador de agua a gas se compone de una carcasa, un sistema de intercambiador de calor, un sistema de gas, un sistema de vías fluviales, un sistema de escape de humo y un sistema de control automático de seguridad. Entre ellos, el intercambiador de calor (comúnmente conocido como tanque de agua) está compuesto principalmente por una cámara de combustión y un intercambiador de calor. Como componente central del calentador de agua, la función principal de ellos es proporcionar el espacio de combustión de gas del calentador de agua y pasar el calor liberado por la combustión de gas del calentador de agua a través del proceso de intercambio de calor para calentar el agua fría que fluye en el calor. intercambiador a la temperatura requerida por el usuario. El intercambiador de calor (tanque de agua) generalmente está hecho de aleación de aluminio o cobre puro, y el intercambiador de calor (tanque de agua) hecho de aleación de aluminio generalmente está soldado por tecnología de soldadura continua; El intercambiador de calor (tanque de agua) hecho de cobre puro generalmente está soldado por tecnología de inmersión en cobre estaño-plomo.


2 proceso de soldadura del tanque del calentador de agua solar

2.1 Introducción al tanque de agua del calentador de agua solar

Un calentador de agua solar típico consiste en un colector solar y un tanque de almacenamiento de agua. Existen dos tipos principales de tanques de almacenamiento de agua para calentadores de agua solares: uno es un tanque de agua sin presión y el otro es un tanque de agua en forma presurizada. El tanque de agua sin presión está hecho principalmente de acero inoxidable austenítico, y el grado es principalmente SUS304. El proceso de soldadura utilizado es principalmente soldadura por arco de argón y soldadura por resistencia eléctrica. El tanque de agua con presión está hecho principalmente de acero con bajo contenido de carbono y acero inoxidable; entre ellos, el proceso de soldadura utilizado principalmente para el acero con bajo contenido de carbono (la marca es Q235A) es la soldadura con protección de gas CO2, y el interior del tanque de agua será tratado con esmalte después de la soldadura; El acero inoxidable es principalmente acero inoxidable austenítico (grados principales SUS304, SUS316, SUS304L y SUS316L, etc.) y acero inoxidable ferrítico (grado principal SUS444). El tanque de agua de acero inoxidable está hecho principalmente por soldadura por arco de argón, y el tanque de agua de acero con bajo contenido de carbono está hecho principalmente por soldadura con protección de gas CO2. Entre ellos, la soldadura por resistencia adopta la forma de junta de solape y junta de engarce; la soldadura por arco de argón y la soldadura con protección de gas CO2 adoptan una ranura de tipo I o una ranura de tipo V. Además, el tanque de agua de material de nano polímero está hecho con tecnología de formación de una pieza.

2.2 Proceso de soldadura del tanque del calentador de agua solar

La soldadura del tanque de agua del calentador de agua solar involucra principalmente dos métodos de soldadura de soldadura por resistencia eléctrica y soldadura por arco de argón de tungsteno. La soldadura por arco de argón de tungsteno está disponible tanto en automático como en manual. La soldadura automática por arco de argón de tungsteno solo se usa para soldar la junta longitudinal del cilindro interno y la ranura tiene la forma de una junta a tope en forma de I. En este momento, el requisito del espacio es muy estricto y los requisitos de limpieza previa a la soldadura en la ranura también son muy estrictos, y no debe haber defectos tales como rebabas repentinas en el borde del cordón de soldadura (es decir, es se requiere que tenga una precisión lo suficientemente alta para el corte del proceso de corte en el proceso anterior, y es difícil para la máquina cizalla ordinaria cumplir con los requisitos), de lo contrario, se quemará durante el proceso de soldadura, causando defectos en la calidad de la soldadura, gran cantidad de reparaciones, y causando riesgos de calidad. No está bien promovido en el proceso de producción real. y gradualmente reemplazado por una mejor calidad, menor costo y mayor eficiencia de soldadura por resistencia más tarde.

La soldadura manual por arco de argón de tungsteno se utiliza principalmente para soldar el cilindro interno y la tapa del extremo y la boquilla del tanque de agua. Debido a su baja inversión en equipos y operación flexible, se ha promovido bien en el proceso de soldadura inicial del tanque de agua del calentador solar de agua, pero sus desventajas como baja eficiencia de producción, alto costo, grandes efectos por factores humanos y el sobresaliente Las ventajas de la soldadura por costura de resistencia, el cilindro interno y la soldadura del anillo de la tapa del extremo también se reemplazan gradualmente por soldadura por costura de resistencia. Finalmente, se forma un proceso de fabricación que ahora suelda completamente el revestimiento del calentador de agua mediante soldadura por resistencia eléctrica.

2.2.1 Proceso de soldadura por resistencia

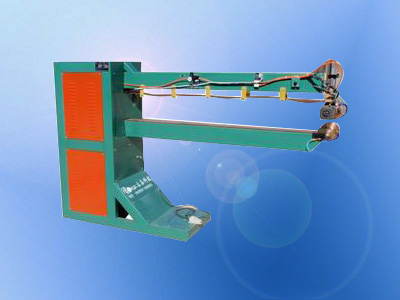

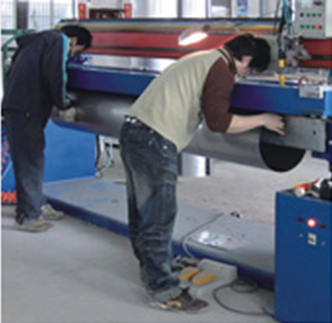

La aplicación de soldadura por resistencia en la fabricación de tanques de agua para calentadores de agua es principalmente soldadura por puntos y soldadura por costura. La soldadura por puntos se utiliza principalmente para la soldadura por puntos de los accesorios del tanque del calentador de agua y la colocación de la soldadura por puntos del revestimiento interior. La soldadura de costura es principalmente la soldadura de soldadura longitudinal del tanque interno del tanque del calentador de agua y la soldadura de costura de soldadura del tanque interno y la cubierta final. El equipo de soldadura de costura circunferencial del tanque de agua se muestra en la Figura 1. El equipo de soldadura de unión longitudinal del tanque de agua se muestra en la Figura 2, y la unión longitudinal de la soldadura por puntos de posicionamiento del tanque de agua se muestra en la Figura 3. La soldadura de costura longitudinal de el tanque de agua se muestra en la Figura 4. La soldadura de la costura circunferencial del tanque de agua se muestra en la Figura 5.

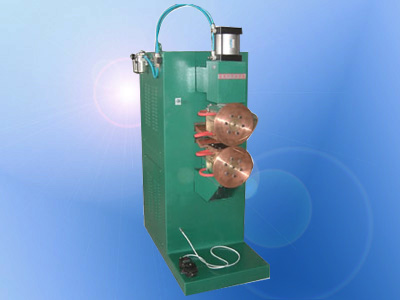

La máquina especial de soldadura automática integrada con calentador de agua solar se muestra en la Figura 6.

1) Parámetros del proceso de soldadura por costura de resistencia, consulte la Tabla 1

Tabla 1 Parámetros del proceso de soldadura por costura de resistencia,

La cantidad de superposición (mm)

Ancho de la cara final del electrodo (mm)

Presión del electrodo

(KN)

Tiempo de soldadura para relación de tiempo de descanso

Corriente de soldadura

(KA)

Velocidad de soldadura

(Mm / min)

6.0 ~ 8.0

4.0 ~ 5.0

3.5 ~ 5.0

1.25: 1 ~ 2: 1

6.0 ~ 7.5

70 ~ 100


La soldadura por costura de resistencia se utiliza principalmente para la soldadura de la soldadura longitudinal del tanque, la soldadura de la soldadura circunferencial y la soldadura de aplicación de la línea de producción mecanizada del revestimiento del tanque.

2) puntos del proceso de soldadura

a) La superficie del electrodo debe mantenerse limpia, y debe garantizarse el ancho de la superficie de contacto del electrodo, y debe repararse con frecuencia (girando con torno o taladro de placa).

b) Se requiere enfriamiento por agua forzada en el proceso de soldadura austenítica de acero inoxidable, lo cual es beneficioso para el electrodo de soldadura y la calidad de la soldadura.

c) La posición de solapamiento de la soldadura y el rango de 10 mm circundante se deben limpiar para garantizar que no haya aceite, desechos, etc., preferiblemente se use con acetona o alcohol.

d) Antes de cada soldadura formal de la soldadura del producto, se verificará la especificación de soldadura, es decir, para probar si la calidad de soldadura de la placa cumple o no con los requisitos de calidad, principalmente la prueba de desgarro manual.

2.2.2 Proceso de soldadura por arco de argón de tungsteno

1 parameters Parámetros manuales del proceso de soldadura por arco de argón de tungsteno, consulte la Tabla 2

Figura 2 Parámetros manuales del proceso de soldadura por arco de argón de tungsteno

Equipo de soldadura

La polaridad del poder

Diámetro del electrodo de tungsteno (mm)

Voltaje de soldadura

(V)

Corriente de soldadura

(UN)

Flujo de gas argón

(L / min)

Manual de soldadura por arco de tungsteno de pulso

Conexión positiva de CC

2.0

9 ~ 12V

60 ~ 90

10 ~ 15


La soldadura TIG manual (TIG) se utiliza principalmente para reparar soldaduras o soldaduras de filete de grifos, generalmente sin protección de raíz.

2 parameters Parámetros automáticos del proceso de soldadura por arco de argón de tungsteno, consulte la Tabla 3

Equipo de soldadura

La polaridad del poder

Diámetro del electrodo de tungsteno (mm)

Voltaje de soldadura

(V)

Corriente de soldadura

(UN)

Velocidad de soldadura

(Mm / min)

Flujo de gas argón

(L / min)

Pureza de gas protector

Equipo especial de soldadura por pulso de costura recta

Conexión positiva de CC

2.0

9 ~ 12V

60 ~ 90

50 ~ 70

8 ~ 12

≥99.95% Ar

Figura 3 Parámetros automáticos del proceso de soldadura por arco de argón de tungsteno

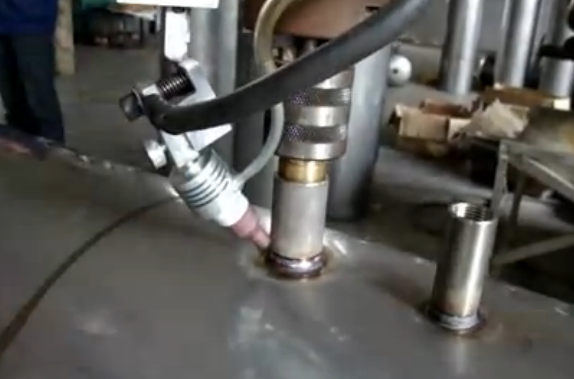

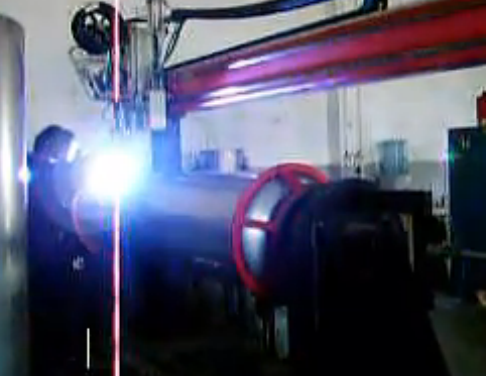

La soldadura automática por arco de argón de tungsteno se utiliza principalmente para la soldadura por costura longitudinal de tanques de agua y la soldadura de boquillas de agua de tanques de agua a presión. La soldadura por arco de argón de tungsteno vertical se muestra en la Figura 7. La soldadura por arco de argón de tungsteno automático de la boquilla se muestra en la Figura 8..

Proceso de soldadura del tanque de agua del calentador de agua eléctrico 3

3.1 Introducción al tanque de agua del calentador de agua eléctrico

El tanque de agua del calentador de agua eléctrico está hecho principalmente de acero con bajo contenido de carbono (acero laminado en frío), acero inoxidable y acero en vinagre laminado en caliente RST330, que es similar al material del calentador de agua a presión solar. El acero con bajo contenido de carbono (acero laminado en frío) y el acero en vinagre laminado en caliente RST330 generalmente adoptan un proceso de soldadura con protección de gas CO2, y el tipo de hendidura longitudinal es la ranura a tope tipo I, el pico del anillo es la ranura a tope acolchada tipo I, seguido del tratamiento de esmalte dentro del tanque El acero inoxidable está hecho principalmente de acero inoxidable austenítico (grados principales SUS304, SUS316, SUS304L y SUS316L, etc.) y acero inoxidable ferrítico (grado principal SUS444). El espesor de las láminas de acero inoxidable austenítico individuales es de solo 1.5 mm, por lo tanto, el método de soldadura generalmente usa soldadura por arco blindado con argón (MIG), los lotes pequeños también usan soldadura por arco de argón de tungsteno manual para el llenado manual de alambre; El método de soldadura del acero inoxidable ferrítico es el mismo que el del acero inoxidable austenítico; El tipo de ranura es generalmente una ranura en forma de V.

3.2 Proceso del tanque de agua del calentador de agua eléctrico

La soldadura de la placa de acero Q235A en el tanque de agua del calentador de agua eléctrico es principalmente soldadura con protección de gas CO2. El tipo de ranura de soldadura longitudinal es la ranura a tope de tipo I, y la soldadura de anillo está acolchada con la ranura a tope de tipo I.

1) Parámetros del proceso de soldadura con protección de gas CO2, ver Tabla 4

Figura 4 Parámetros del proceso de soldadura con gas CO2 protegido

Equipo de soldadura

La polaridad del poder

Material de soldadura / especificación (mm)

Voltaje de soldadura

(V)

Corriente de soldadura

(UN)

Velocidad de soldadura (mm / min)

Extensión seca

(Mm)

Flujo de gas

(L / min)

Pureza de gas protector

Soldador con protección de gas CO2

Conexión inversa CC

H08MnA / Φ0.8

18 ~ 22V

80 ~ 120

19 ~ 21

8 ~ 13

8 ~ 12

≥99. 5% de CO2


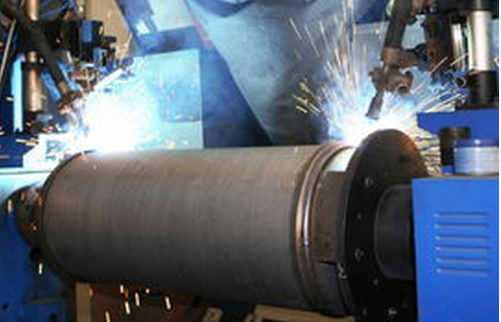

La soldadura blindada con gas CO2 se usa principalmente para el tanque interno del tanque de agua eléctrico y la junta longitudinal, soldadura de costura circunferencial y soldadura de boquilla del tanque interno del tanque de acero al carbono a presión solar. El equipo de soldadura con protección de gas CO2 se muestra en la Figura 9, gas CO2. La soldadura de costura de soldadura protectora se muestra en la Figura 10.






2) proceso de soldadura por arco de argón de tungsteno

La soldadura de placas de acero inoxidable en el tanque de agua del calentador de agua eléctrico adopta soldadura por arco blindado con argón (MIG), y la costura de soldadura longitudinal y el tipo de ranura de soldadura de anillo son todas ranuras a tope de tipo I.

Figura 5 Parámetros del proceso de soldadura por arco blindado con argón

Equipo de soldadura

La polaridad del poder

Material de soldadura / especificación (mm)

Voltaje de soldadura

(V)

Corriente de soldadura

(UN)

Velocidad de soldadura (mm / min)

Extensión seca

(Mm)

Flujo de argón (L / min)

Pureza de gas protector

Máquina de soldadura por arco blindada con argón

Conexión inversa CC

ER316 / Φ0.8

18 ~ 22V

80 ~ 120

19 ~ 21

8 ~ 13

8 ~ 12

≥99.95%


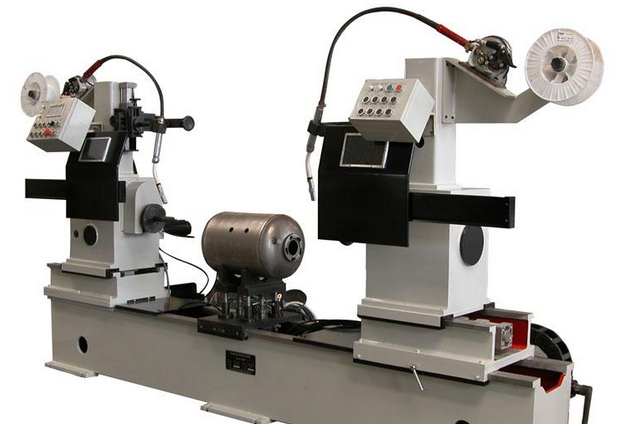

La soldadura por arco blindado con argón se utiliza principalmente para la costura longitudinal y la soldadura de costura circunferencial del tanque interno del tanque de agua eléctrico y el tanque interno del tanque de presión solar. El anillo de soldadura de soldadura por arco de argón fundido se muestra en la Figura 11, y la boquilla automática de soldadura por arco de argón de tungsteno se muestra en la Figura 12.






4 Proceso de soldadura de energía de aire bomba de calor calentador de agua tanque de agua

El tanque de agua de la bomba de calor de energía de aire se divide principalmente en tipo con presión y sin presión. El tanque de agua que soporta presión se enfrenta principalmente al sistema de suministro de agua del grifo del hogar y utiliza la presión del agua del grifo para proporcionar suministro de energía. El tanque interno es un contenedor cerrado. Cuando el usuario cierra la válvula de agua, el tanque de agua necesita soportar la presión de la red de tuberías de agua, y el calentador de agua está sujeto a una presión más alta cuando se calienta. El tipo sin presión se usa principalmente en lugares donde el volumen de agua requerido es grande, el revestimiento del tanque está conectado a la atmósfera, el revestimiento no es un recipiente cerrado y el suministro de agua requiere energía adicional, como una bomba de agua. Por lo tanto, el tanque de presión tiene requisitos más altos en la calidad del revestimiento.

Este documento discute principalmente el tanque de presión. Entre ellos, hay dos tipos de tanques de agua a presión: tanque de agua a presión de acero inoxidable y tanque de agua a presión de esmalte. En la actualidad, la mayoría de los productos en el mercado de calentadores de agua con bomba de calor son tanques de agua de acero inoxidable. El material del tanque de agua a presión de acero inoxidable es similar al del calentador de agua eléctrico y al calentador de agua solar con presión. El acero inoxidable está hecho principalmente de acero inoxidable austenítico (grados principales SUS304, SUS316, SUS304L y SUS316L) y acero inoxidable ferrítico (grado principal SUS444); El grado de acero bajo en carbono es principalmente Q235A. La soldadura del tanque de agua de acero inoxidable se suelda principalmente mediante soldadura por arco de argón. El tanque de agua de acero con bajo contenido de carbono está soldado en su mayoría por soldadura con protección de gas CO2, y la forma de la ranura es principalmente una ranura en forma de V.


5. Conclusión

Existen muchos tipos de tanques de agua para calentadores de agua, y el proceso de fabricación es diferente, al igual que el proceso de soldadura. Pero el proceso de soldadura principal es la tecnología de soldadura fuerte, soldadura por resistencia eléctrica, soldadura con protección de gas no fundido (soldadura TIG) y soldadura por arco metálico con gas (soldadura con gas CO2 y soldadura MIG). Entre ellos, la placa delgada del tanque de agua del calentador de agua solar adopta principalmente soldadura por resistencia eléctrica, la placa gruesa adopta principalmente soldadura por arco metálico con gas (soldadura con protección de gas CO2 y soldadura MIG); tanque de agua del calentador de agua eléctrico y bomba de calor de energía del aire el tanque de agua del calentador de agua adopta principalmente soldadura por arco metálico con gas (soldadura con protección de gas CO2 y soldadura MIG), producción individual de lotes pequeños usando soldadura manual por arco de tungsteno con soldadura manual de alambre para soldadura, mientras que el calentador de agua a gas El tanque de agua utiliza tecnología de soldadura. Con el desarrollo de la tecnología, es creíble que pronto se aplicarán nuevas tecnologías de soldadura y nuevas tecnologías a la fabricación de tanques de agua para calentadores de agua.
